PGT2100 ذكي تبديل الضغط / وحدة تحكم الضغط

ميزات المنتج	· متعددة الوظائف التبديل الإلكترونية التي تسيطر عليها المعالج .
	التصغير والتعاقد من الهيكل ، أكثر ملاءمة للأغراض العامة ، نوع خاص من المعدات الميكانيكية تركيب واستخدام .
	· 4-20mA التناظرية مع اثنين من خط الانتاج ، واثنين من التتابع التبديل الناتج إشارة .
	مع 4 أرقام العرض الرقمي ، مجموعة متنوعة من عملية عرض المعلومات .
	· اعتماد العلامة التجارية الدولية الشهيرة السيليكون piezoresistive استشعار الضغط ، وارتفاع ضغط قياس المدى دون لحام الختم الدائري ، جزءا لا يتجزأ من تجهيز
	هيكل ، وبالتالي الحصول على موثوقية أعلى .

المعلمات التقنية	· قياس مدى	الضغط النسبي : الحد الأدنى قياس مدى 0 ~ 7 كيلوباسكال . ماكس قياس مدى 0 ~ 70 ميغاباسكال
		الضغط النسبي السلبي : الحد الأدنى من قياس مدى - 10 كيلو باسكال ~ + 10 كيلو باسكال
		أقصى مدى القياس - 1 ميغاباسكال ~ + 10 ميغاباسكال
		الضغط المطلق : الحد الأدنى قياس مدى 0 ~ 35 كيلوباسكال . ماكس قياس مدى 0 ~ 4 ميغاباسكال
	· دقة القياس	( بما في ذلك الخطية ، والتباطؤ ، والتكرار ) 0.5 ٪ خ م أو 0.2 في المائة خ م
	· الاستقرار على المدى الطويل	السيليكون piezoresistive الاستشعار ، سنويا ≤ 0.1 في المائة
		السيليكون piezoresistive مايكرو الانصهار الاستشعار ، 0.2 ٪ سنويا
		قياس مدى أكثر من 4 ميغاباسكال ، عرض الحقل الرقمي الدقة : 0.5 في المائة
	· درجة حرارة التشغيل المسموح بها	درجة الحرارة المسموح بها - 25 ℃ ~ + 115 ℃ . . . . . . .
		درجة الحرارة المحيطة المسموح بها - 20 ℃ ~ + 80 ℃ . . . . . . .
		درجة حرارة التخزين المسموح بها - 25 ℃ ~ + 120 ℃ . . . . . . .
	· تأثير درجة الحرارة	التعويض درجة الحرارة تتراوح من 0 ℃ إلى 60 ℃ ( المتطلبات الخاصة - 20 ℃ إلى 80 ℃ )
		مجموعة كاملة من درجة الحرارة صفر تأثير أقل من 1 ٪ ، مجموعة كاملة من درجة الحرارة 20 ℃ كمعيار مجموعة تأثير أقل من 0.8 في المائة .
	· إخراج إشارة	التناظرية الناتج : 4-20mA اثنين من الأسلاك نظام 0-10v ثلاثة أسلاك النظام
		الناتج التبديل :واحد أو اثنين من الناتج الترانزستور الحزب التقدمي الجديد . 9-35vdc الناتج التبديل
		التبديل الحالية : ≤ 1.2a ؛ عودة فرق التوقيت : ≤ 0.1s
		من خلال لوحة المفاتيح ، مجموعة التبديل الضغط والعودة قيمة الفرق
	· عملية الاتصال	الموضوع الخارجي M20 * 1.5 ، المسمار الخارجي G1 / 2A ، الفولاذ المقاوم للصدأ H17-4ن
		G1 / 4A ، NPT1 / 4 ، 304 الفولاذ المقاوم للصدأ
	· ضغط العمل المسموح به	دورة الضغط : 10 مليون مرة؛ دورة التبديل : 100 مليون مرة
	· مقاومة الاهتزاز	2g
	· مقاومة الصدمات	20g
	· قوة العمل	18-35VDC
	· يسمح الزائد	سيليكون استشعار piezoresistive تصنيف مجموعة من 3 مرات
		مرتين من فئة مجموعة من أجهزة الاستشعار piezoresistive تنصهر السيليكون
	· الاتصال مع وسائل الإعلام	الفولاذ المقاوم للصدأ السيليكون المقاوم للصدأ استشعار piezoresistive
	جزء من المواد	17-4 الفولاذ المقاوم للصدأ عملية ربط قطعة ، الفولاذ المقاوم للصدأ 304
	· عدم الاتصال مع وسائل الإعلام	الإسكان يموت الصب الألومنيوم الايبوكسي رش البلاستيك ،
	جزء من المواد	س نوع الرسم البياني عرض مطاط النتريل，البلاستيك بولي كلوريد الفينيل

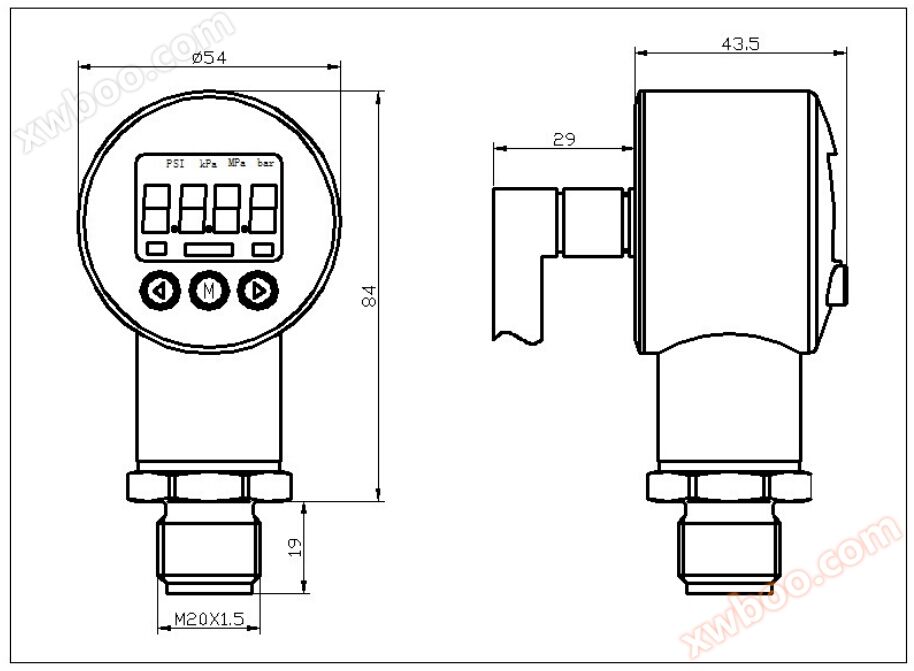

الهيكل الخارجي

عملية الاتصال

الاتصال الكهربائية

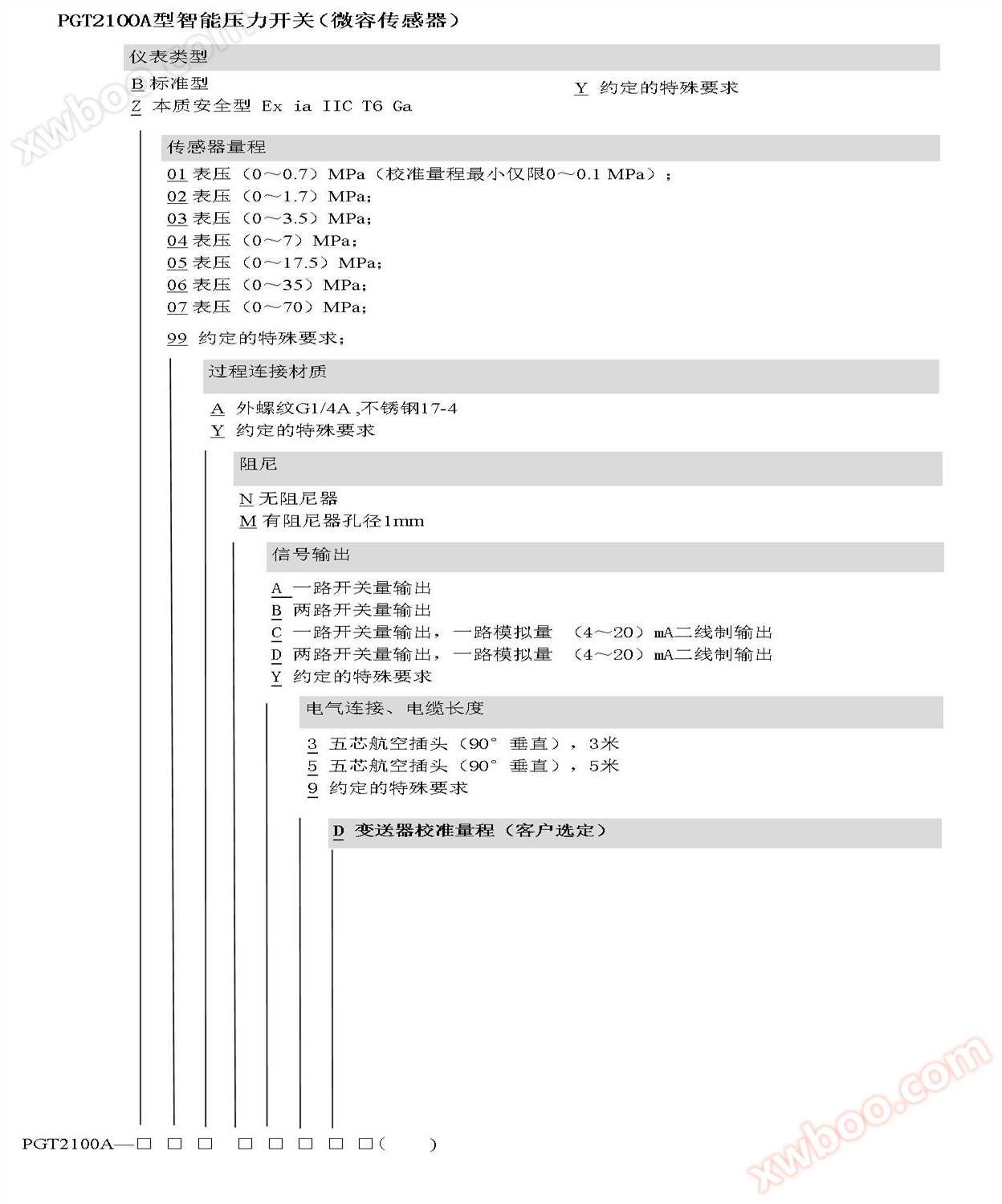

من أجل اختيار الجدول
