فتح دائرة الدوامة التغاير irgason نظام الرصد

براءة اختراع تصميم^a
محلل الغاز بالموجات فوق الصوتية مقياس شدة الريح متكاملة

موجز

irgason متكاملة مع الأشعة تحت الحمراء محلل ثاني أكسيد الكربون / H2O كامبل و ثلاثي الأبعاد بالموجات فوق الصوتية مقياس شدة الريح مصممة لقياس دوامية تعتمد التمويه .
irgason متزامن قياس ثاني أكسيد الكربون / H2O ، درجة حرارة الهواء ، الضغط الجوي ، سرعة الرياح و درجة حرارة الهواء بالموجات فوق الصوتية ثلاثية الأبعاد . . .

ميزة & سمة :

◇ تصميم متكامل يسمح السائل من خلال أجهزة الاستشعار ، قياس تأثير حركي ة في الجو من السوائل إلى أدنى حد .
◇ الأشعة تحت الحمراء محلل الغاز بالموجات فوق الصوتية قياس سرعة الرياح في نفس الفضاء ، وتجنب فقدان اثنين من أجهزة الاستشعار عالية التردد قياس تدفق في الفضاء الخارجي
◇ الأشعة تحت الحمراء محلل الغاز بالموجات فوق الصوتية مقياس شدة الريح تقاسم مجموعة من نظام معالجة الإشارات الإلكترونية ، وتحسين تنسيق قياس الوقت ، لا تحتاج إلى تصحيح تأخير الوقت
◇ انخفاض استهلاك الطاقة ، ويمكن استخدام الطاقة الشمسية لتوفير الطاقة
◇ لا حاجة للتدفئة ، وقياس درجة الحرارة التعويض
◇ ضوضاء منخفضة وعالية الدقة
◇ أقصى تردد الإخراج 60 هرتز ، وعرض النطاق الترددي 20Hz
◇ يسمح نافذة لتلوث طفيف

◇ نافذة تصميم زاوية مائلة ، وتجنب المياه تأثير جيد
◇ متانة مناسبة لأنّ مجال
◇ بعد ممارسة شاملة ، CO2，H2O， مصنع معايرة الضغط الجوي ودرجة الحرارة لديها مجموعة واسعة
◇ العديد من المعلمات التشخيص
◇ متوافقة تماما مع كامبل جامع البيانات : الإعداد في الموقع ، والتكوين ، صفر و تمتد التصحيح يمكن أن تكتمل من خلال اتصال مباشر مع جامع البيانات
◇ سرعة الموجات فوق الصوتية : يحددها ثلاثة مسارات الصوت ، وتصحيح تأثير الرياح الصليب
◇ غير نافذ للمطر : الجمع بين معالجة الإشارات بالموجات فوق الصوتية المبتكرة مع امتصاص الماء غير نافذ للمطر صافي الصوت يحيل بها المتلقي ، وتحسين أداء مقياس شدة الريح أثناء هطول الأمطار

النواتج
◇ ش ( م / ق )
◇ UY ( م / ق )
◇ ش ( م / ق )
◇ درجة حرارة الموجات فوق الصوتية ( ℃ )
◇ درجة الحرارة المحيطة ( ℃ )
◇ التشخيص بالموجات فوق الصوتية
◇ كثافة ثاني أكسيد الكربون ( مغ / م 3 )
◇ H2O الكثافة ( ز / م 3 )
◇ الأشعة تحت الحمراء محلل الغاز التشخيص
◇ كثافة إشارة ثاني أكسيد الكربون
◇ H2O قوة الإشارة
◇ الضغط الجوي ( الجيش الشعبي الكوري )
◇ درجة حرارة المصدر ( ℃ )
مؤشرات الأداء العام^bس

◇ درجة حرارة التشغيل الأمثل : -
◇ مجموعة الضغط القياسية : 70 ~ 106 كيلوباسكال
◇ المدخلات الجهد : 10 ~ 16V العاصمة
◇ إمدادات الطاقة : 5W ( 25 درجة مئوية ، حالة مستقرة وبدء التشغيل )
◇ قياس السرعة : 60 هرتز
◇ عرض النطاق الترددي الإخراج : 5 ، 10 ، 12 ، 5 ، أو 20Hz ؛ تعريف المستخدم
◇ إجراءات الاتصال الإخراج : SDM ، RS-485 ، الناقل التسلسلي العام ، التناظرية ( فقط CO2 و H2O )
◇ المدخلات المساعدة : درجة حرارة الهواء والضغط
◇ IRGASON الرأس والكابلات الوزن : 2.8kg ( بما في ذلك الكابلات )
◇ مجلس الوزراء الإلكترونية EC100 الوزن : 3.2kg
◇ طول الكابل : 3M ، من IRGASON EC100
◇ الضمان : 3 سنوات أو تشغيل 17 ، 500 ساعة ، أيهما يأتي أولا

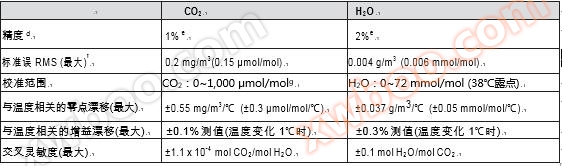

مؤشر أداء محلل الغاز^b，cس

◇ طول مسار الضوء : 15.37cm

أداء الجهاز :

مؤشرات الأداء ثلاثي الأبعاد بالموجات فوق الصوتية مقياس شدة الريح^b

دقة .^h

^{الانحراف خطأ
س ، ص : < ± 8 سم = ' > ± 8 > '
ض : < ± 4 سم = ' > ± 4 > '
اتجاه الرياح : ± 0.7 درجة الرياح الأفقية عند 1 م ق - 1
الحصول على خطأ
اتجاه الرياح الأفقية ± 5 درجة داخل : < >
اتجاه الرياح الأفقية ± 10 درجة داخل : < >
اتجاه الرياح الأفقية ± 20 درجة داخل : < >
دقة القياس رمس
ux , uy：1 mm s-1
uz：0.5 mm s-1
بالموجات فوق الصوتية درجة الحرارة : 0.025 درجة مئوية
اتجاه الرياح : 0.6 درجة}

^{المعلمات التقنية قياس الضغطb}

المعلمات التقنية من أجهزة استشعار درجة الحرارة المحيطة^b

الصانع : 100K6A1IA بيتثيرم
مجموع الدقة : ± 0.15 ℃ ( - 30 ℃ ～ + 50 ℃ )

د = الولايات المتحدة براءات الاختراع رقم d680455

( ب ) تخضع للتغيير دون إشعار مسبق .
( ج ) درجة حرارة 20 درجة مئوية وضغط الغلاف الجوي 101.325 كيلوباسكال تستخدم في التحويل بين كثافة الكتلة ( الخلد ) ونسبة الخلد .
( د ) تحديد أجهزة تحليل الغاز التي تستخدم معايير مناسبة لتصحيح الأصفار والفترات؛ فترة تركيز ثاني أكسيد الكربون هو 400 جزء في المليون . نقطة الندى من H2O تمتد 12 درجة مئوية ( 16.7ppt ) ؛ صفر / تمتد درجة الحرارة 25 درجة مئوية ، صفر / تمتد الضغط 84kpa ; القياسات اللاحقة يجب أن تكون مماثلة أو قريبة من فترة التركيز . المسافة بين درجة الحرارة صفر / تمتد درجة الحرارة ليست أعلى من ± 6 درجة مئوية ، درجة الحرارة المحيطة في درجة حرارة التشغيل من الأشعة تحت الحمراء محلل الغاز .
( هـ ) الانحراف المعياري لمعايرة الفرق .
و على نطاق واسع الاسمية دقة التحقق من ظروف الاختبار : 25 درجة مئوية ، 86 كيلوباسكال ، 400 μ mol / مول ثاني أكسيد الكربون ، 12 درجة مئوية نقطة الندى ، 20 هرتز عرض النطاق الترددي .
ز 0 إلى 3 ، 000 μ mol / مول على الطلب .
ح بالموجات فوق الصوتية مقياس شدة الريح دقة المعلمات من سرعة الرياح أقل من 30 السيدة - 1 = ' اتجاه الرياح = ' > '

كامبل ، الولايات المتحدة الأمريكية
