cpec310 الدائرة المغلقة دوامية تعتمد نظام التمويه

تقنية جديدة لقياس دوامية الدائرة المغلقة

توفير المزيد من ملحقات المنفذ

التلقائي صفر تمتد تصحيح

وظيفة كاملة

موجز

CPEC310هو مجموعة كاملة من نظام مراقبة الدوامة المغلقة تدفق ذات الصلة ، والتي يمكن استخدامها على المدى الطويل لتحديد المواقع رصد ثاني أكسيد الكربون في الغلاف الجوي طبقة الحدود .₂， H₂O， تبادل الحرارة والزخم . cpec310 نظام كامل يتكون من ec155 مغلقة الأشعة تحت الحمراء المشارك₂/H₂س محلل ، csat3a ثلاثي الأبعاد بالموجات فوق الصوتية مقياس شدة الريح ، CR6 جمع البيانات ، وأخذ العينات مضخة ، ثلاثة صمام وحدة ، يمكن أن تجعل من نقطة الصفر و تمتد تلقائيا تصحيح ثاني أكسيد الكربون ( دليل تصحيح المياه ) ، و مباراة cdm-a116 التناظرية المدخلات توسيع وحدة ، مما يتيح الوصول إلى أجهزة استشعار إضافية .

وقد تم تجهيز محلل الغاز مع مدخل دوامة براءة اختراع ( الولايات المتحدة براءات الاختراع رقم 9217692 ) وعينة صغيرة تجمع ( 5.9ml ) مع تدفق أقل من غيرها من نظم دوامة مغلقة مع الحفاظ على استجابة تردد جيد ( قطع التردد 4.3Hz ) . وعلاوة على ذلك ، بالمقارنة مع التقليدية مضمنة فلتر ، تصميم براءة اختراع يسمح النظام بأكمله للحفاظ على استجابة التردد المثالي مع القليل من الصيانة المطلوبة . انخفاض معدل التدفق يجعل cpec310 استهلاك الطاقة أقل من مجموع الطاقة من جميع الدوائر المغلقة دوامة النظم ، فقط 12W . مجموعة كاملة من cpec310 تم تصنيعها من قبل شركة كامبل في الولايات المتحدة الأمريكية ، بما في ذلك جمع البياناتEasyFlux ™DLالبرنامج يجعل cpec310 أكثر موثوقية نظام الدائرة المغلقة دوامة .

مزايا و خصائص

Ø قابلة للتوسيع ، مع نظام CR6 جامع البيانات و easyflox دل البرمجيات لحساب وتصحيح البيانات مع ترددات تصل إلى 20 هرتز

Ø ثلاثة صمام وحدة تستخدم لجعل cpec310 التلقائي صفرCO2/H2Oتمتدتصحيح نظام قياس دوامة مغلقة

Ø وهناك منافذ إضافية اختيارية يمكن الوصول إليها مثل ميزان الطاقة وأجهزة الاستشعار في الغلاف الجوي والبيئة

Ø نظام مثالي سواء ارتفاع أو انخفاض أبراج

Ø تصميم النظام برمته بسيطة وسهلة الاستخدام ، وظيفة كاملة

وصف تفصيلي

حجم العينة ( 5.9 مل ) من محلل الغاز يمكن أن تقلل من الوقت الإقامة من عينة 50ms@7L /min)。 وهذا يوفر استجابة تردد ممتازة ( 5.8 هرتز نصف عرض النطاق الترددي السلطة ) وانخفاض إجمالي قوة النظام ( 12 واط ) .

دوامية قياس الارتباط

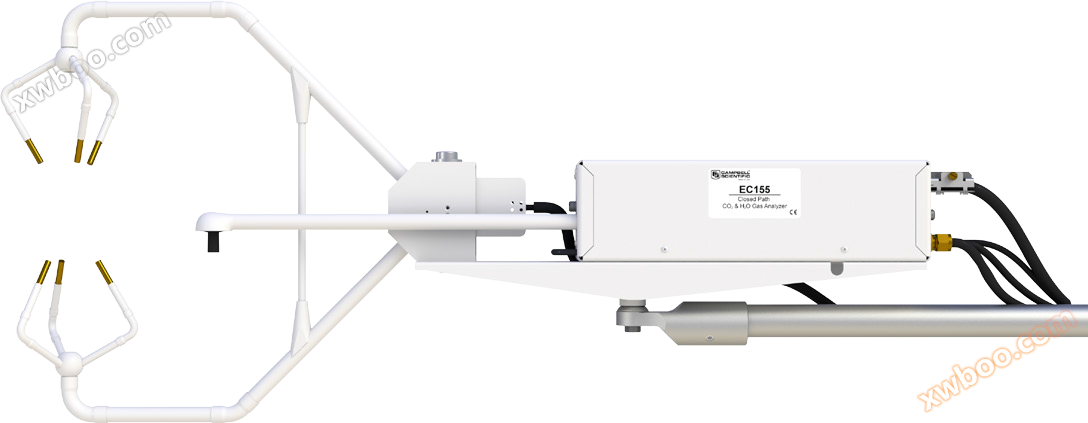

CO₂ح₂قياس س باستخدام ec155 مغلقة محلل الغاز . سرعة الرياح بالموجات فوق الصوتية ثلاثية الأبعاد الظاهري درجة الحرارة تقاس csat3a مقياس شدة الريح .

CPEC310نظام مراقبة مربع

CPEC310هناك نوعان من نظام التحكم : واحد هو وضعه في الألياف الزجاجية حماية مربع ، والتي يتم توفيرها مع CR6 جمع البيانات ، وحدة مضخة ، ثلاثة صمام وحدة اختياري cdm-a116 الرقمية 16 قناة توسيع الوحدة . واحد هو ec100 لحساب البيانات وتجهيزها . cpec310 يمكن أيضا أن تكون مجهزة مع وحدة التنظيف التلقائي العودة إلى الصفر من ec155 . . . . . . .

CPEC310وحدة ضخ

مضخة وحدة هو معيار مكون من cpec310 النظام ، الذي يتكون من رأس مزدوج مضخة الحجاب الحاجز الصغيرة و فرش العاصمة المحركات التي شنت في الألياف الزجاجية السكن . مضخة وحدة متصلة مع cpec310 نظام مراقبة مربع من خلال كابل متكامل ، cpec310 نظام مراقبة مربع يوفر الطاقة ، وقياس درجة الحرارة والتحكم ، وقياس الضغط والتحكم ، مضخة قياس السرعة والتحكم .

مؤشرات الأداء

نطاق درجة حرارة التشغيل : - 30 درجة مئوية ~ + 50 درجة مئوية

نطاق الجهد الإدخال : 10.5-16.0 الخامس العاصمة

طاقة التشغيل : 12 عرض

35W( السلطة @ بدء الباردة )

نظام مراقبة مربع

الحجم : 54 سم × 44.5 سم × 29.7 سم

الوزن : 15.36 كجم

16.24kg( مع اختياري cdm-a 116 وحدة )

وحدة ضخ

منفذ اتصال : 3 / 8 .^®

قياس مدى استشعار الضغط : 15 ~ 115 كيلوباسكال

سرعة المضخة : 3 ~ 9 LPM ( التحكم الآلي ، مجموعة عامة من 7 LPM )

طول الكابل : 3.0 م

الحجم : 35.6 سم × 29.2 سم × 13.5 سم

الوزن : 5.4 كجم

ثلاثة صمام وحدة

مدخل وحدة : صفر نقطة أساس ، CO₂تمتد H₂س سبان

منفذ : محلل الغاز و ح₂س فرع

اتصال : 1 / 4 في سواجيلوك .^®

الحجم : 14 سم × 12.7 سم × 14 سم

الوزن : 1.5 كجم

فرك وحدة

قوة

0W

2W(تشغيل المضخة (

8W( التدفئة وظيفة تشغيل )

حجم الاسطوانة : 480cm مكعب في كل مرة

حجم المنخل الجزيئي : 1.6 ~ 2.5mm الخرز

حماية مربع الحجم : 39.4 سم × 34.3 سم × 20.3 سم

الوزن : 9.6kg

EC155محلل الغاز و csat3a بالموجات فوق الصوتية مقياس شدة الريح

**الرجوع إلى ec155 و csat3a البيانات التقنية للحصول على تفاصيل أداء ec155 الدائرة المغلقة محلل الغاز و csat3a بالموجات فوق الصوتية ثلاثية الأبعاد مقياس شدة الريح .
